Hướng dẫn sử dụng máy toàn đạc Sokkia CX Series

  • 11/06/2021

Hướng dẫn sử dụng máy toàn đạc sokkia cx-series khi đo tọa độ - Geotes Company

Máy toàn đạc sokkia cx-series có vai trò quan trọng trong công tác đo góc, khảo sát địa hình các công trình xây dựng. Để đảm bảo giúp công việc hoàn thành nhanh và chính xác tham khảo hướng dẫn sử dụng máy toàn đạc sokkia cx-series mà Geotes Company chia sẻ dưới đây nhé!

Vai trò của máy toàn đạc sokkia cx-series

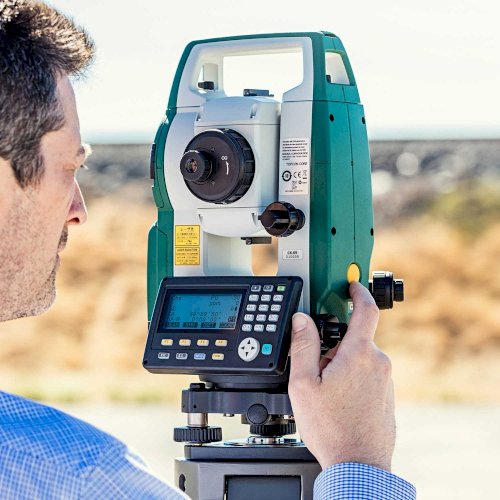

Máy toàn đạc điện tử CX sokkia được sử dụng trong công việc khảo sát địa hình, địa chính và bố trí điểm ra thực địa, đo khoảng cách, đo góc.

Thiết bị được dùng phổ biến trong các công trình xây dựng như xây dựng dân dụng, nhà cao tầng, cầu đường giao thông…Máy toàn đạc giúp đo khoảng cách nhanh chóng cho độ chính xác cao, bền bỉ và đáng tin cậy.

Hướng dẫn sử dụng máy toàn đạc sokkia cx-series

PHẦN I : ĐO TOẠ ĐỘ I.

Bước 1: Chọn File đo (JOB) để đo:
- Bạn hãy Khởi động máy [ON]. Nếu xuất hiện màn hình thông tin chính của máy toàn đạc sokkia (có Số hiệu máy và thông tin) , hãy bấm [F1] OBS hoặc [ESC] để vào màn hình OBS như sau
Tiếp theo, bạn bấm phím ngôi sao chọn Entry menu [ENT]

Tại màn hình Entry này, bạn thao tác như sau:
1, Chọn JOB: Chọn JOB select [ENT] .Tại dòng JOB selection: -Bấm LIST [F1]. Chọn JOB cần đo (từ JOB1 đến JOB 10)
Tiếp theo, bạn bấm [ENT] .Tại dòng Coord search JOB (chọn JOB để tham khảo các dữ liệu điểm tọa độ)  ->  Bấm LIST[F1].

Chọn JOB cần tham khảo (từ JOB1 đến JOB 10
# Cần phải lưu ý: nên chọn JOB tham khảo trùng với JOB cần đo và cuối cùng bạn bấm [ENT] để xác nhận việc chọn JOB.

2, Nếu cần đổi tên JOB bằng cách bấm chọn JOB detail [ENT]
JOB NAME: thay đổi tên Job

-SCALE: 1.00000000(giá trị Scale luôn là 1.00000000, không được thay đổi)
Sau khi đổi xong nhớ bấm OK[F4] hoàn tất
Chọn JOB xong rồi, giờ chúng ta cùng qua bước 2 nhé


Bước 2:  Thao tác đo:

Thao tác đo: Với dòng máy toàn đạc điện tử sokkia bao gồm 2 bước là cài đặt trạm máy và định hướng và bước 2 là đo chi tiết,
- Đầu tiên bạn vào Entry menu (thao tác như trên đã hướng dẫn):
- Tại màn hình Coord bạn Chọn Coordinate[ENT].

1.Cài đặt trạm máy và định hướng:
- Chọn Occ. Orien.[ENT].

a. Nhập các thông số cho trạm máy, nghĩa của các tham số hiện trên màn hình như sau
N0: Toạ độ N của trạm máy.
E0: Toạ độ E của trạm máy.
Z0: Tọa độ Z của trạm máy.
PT: Tên trạm máy.
HI: Chiều cao máy

Bạn lưu ý là Chỉ cần nhập 5 thông số ở trên cho trạm máy là đủ  để gọi điểm đã có trong bộ nhớ của máy toàn đạc sokkia cx-series. Không nhập thêm hay nhập khác để tránh sai các thông số.

Để xem tiếp các thông số khác trên máy toàn đạc, bấm phím mũi tên xuống  bạn có thể xem được những thông số như sau:
- CD:Mã ghi chú (bỏ qua nếu không cần thiết)
- Operator:Nhập tên của bạn vào – tên người đo
- Date:Tháng/ngày/năm, Time:Giờ
- Weath:Thời tiết, Tùy thuộc tình hình thời tiết chọn trạng thái Fine hoặc bad
- Wind:Gió ( nếu lặng gió bạn chọn Calm)
- Temp.:Nhiệt độ môi trường (chọn 300C),
- Press.:Áp suất (chọn 760 mmHg)
- ppm : Hằng số hiệu chỉnh môi trường (được tính dựa vào nhiệt độ và áp suất hiện tại )

b. Việc tiếp theo bạn cần làm là Định hướng:

Cụ thể là Định hướng theo góc: (Để định hướng theo toạ độ)
-Bấm [F2]BS AZ, tại dòng - R, nhập giá trị góc định hướng theo format: “ddd.ppss”. Giả sử như sau để bạn dễ hình dung.
 Nếu bạn muốn góc: 45005’30’’,  hãy nhập: 45.0530
 Những lưu ý khi sử dụng máy toàn đạc sokkia cx-series
- Không nên đặt máy toàn đạc sokkia trực tiếp xuống đất, điều này có thể làm giảm độ chính xác cũng như làm máy nhanh hỏng hơn, thay vào đó hãy để máy lên kệ an toàn.
-  Tuyệt đối không dùng chất tẩy rửa mạnh để vệ sinh máy vì có thể làm mất đi những kí hiệu được in trên thân máy, gây khó khăn cho người sử dụng.
- Nên đặt máy nơi thoáng mát, không nên dùng ống kính để ngắm khoảng cách quay về hướng ánh nắng mặt trời đối diện.
- Nếu thực hiện việc đo đạc trong điều kiện nắng to, sau khi đo xong không nên cất máy luôn vào thùng, tốt nhất để máy bên ngoài khoảng 15 phút điều này giúp nhiệt độ giảm xuống, sau đó mới cất máy đi.
-  Khi đo đạc xong hãy cất máy và phụ kiện gọn gàng vào trong thùng, đảm bảo máy không bị xóc khi di chuyển.

Trên đây là những hướng dẫn sử dụng máy toàn đạc sokkia cx-series để đo tọa độ, hy vọng giúp ích cho bạn. Đừng quên theo dõi chúng tôi để tìm hiểu thêm về cách đo đạc chi tiết ở phần sau nhé.
Nếu có thắc mắc hay cần được tư vấn cách dùng hay mua máy toàn đạc sokkia hàng chuẩn chất lượng với mức giá ưu đãi nhất. Liên hệ với chúng tôi Geotes Company để được tư vấn chi tiết nhất.

-------------------------------------------------------------------------------------------------
